Kabelliste
Hier ist die Kabelliste, die alle Kabelverbindungen des NAS, die man beim Zusammenbau installieren muss, so übersichtlich wie möglich darstellt.
| Typ | Von | Nach |
| SATA | Mainboard 3. 1 | HDD Slot SATA 1 |
| SATA | Mainboard 3. 2 | HDD Slot SATA 2 |
| SATA (Nachbestellt) | Mainboard 3. 3 | HDD Slot SATA 3 |
| SATA (Nachbestellt) | Mainboard 3. 4 | HDD Slot SATA 5 |
| SATA (Nachbestellt) | Mainboard 3. 5 | HDD Slot SATA 4 |
| 12V P8 connector | Netzteil | ATX 12V 1 |
| 24-Pin | Netzteil | ATX PWR 1 |
| HDD | Netzteil | ATX1 |
| PCIE | Netzteil | -(Grafikkarte benötigt keinen externen Stromanschluss) |
| SATA | Netzteil | SATA Power |
| SATA | Netzteil | SSD |
| Lüfter Strom | Lüfter | CPU Fan 1 |
| F. Panel | Startknopf | System Panel Header |
| USB 3.0 | USB A | F-USB 3 3_4 |
| USBC | USBC (Anschluss Vorderseite, Mainboard hat keinen Steckplatz für USBC) | F-USB 3 5_6 |

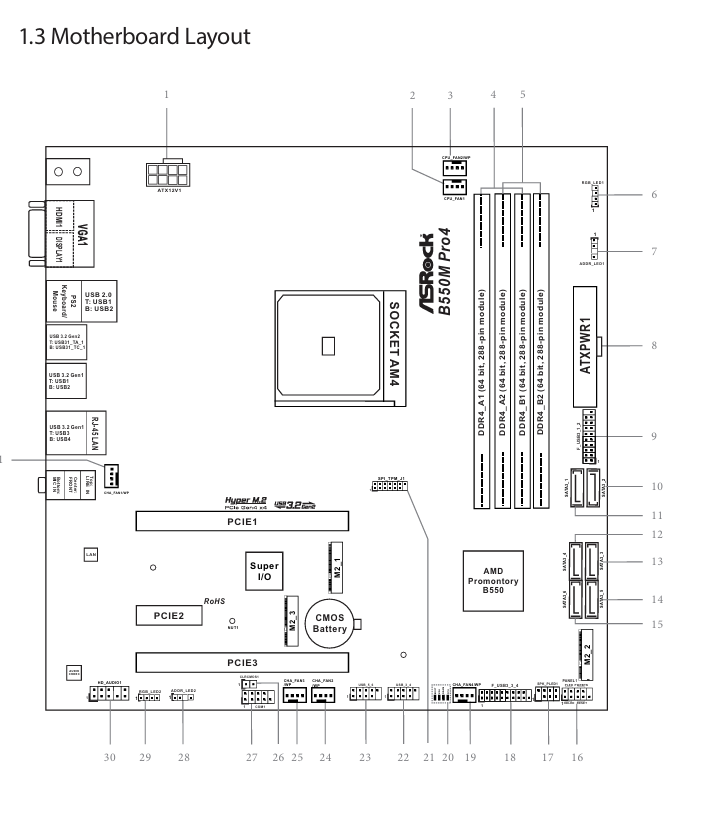

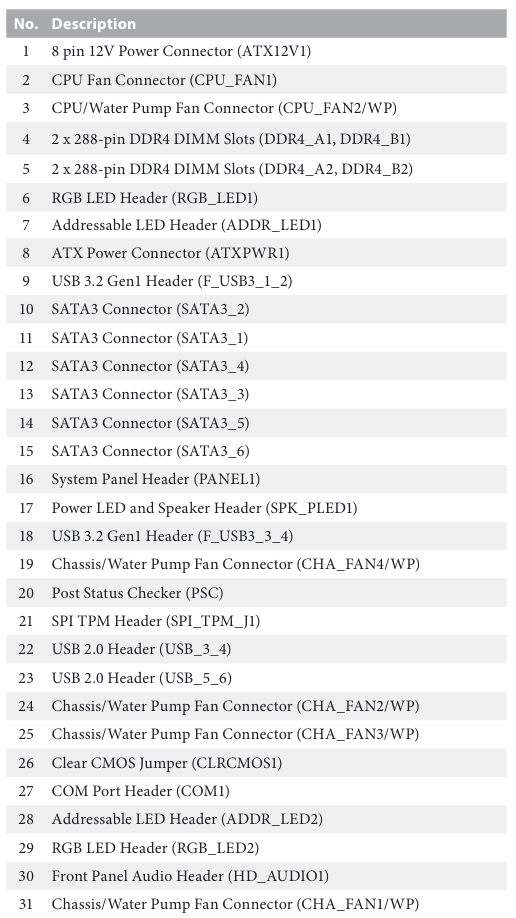

Mainboard Layout
